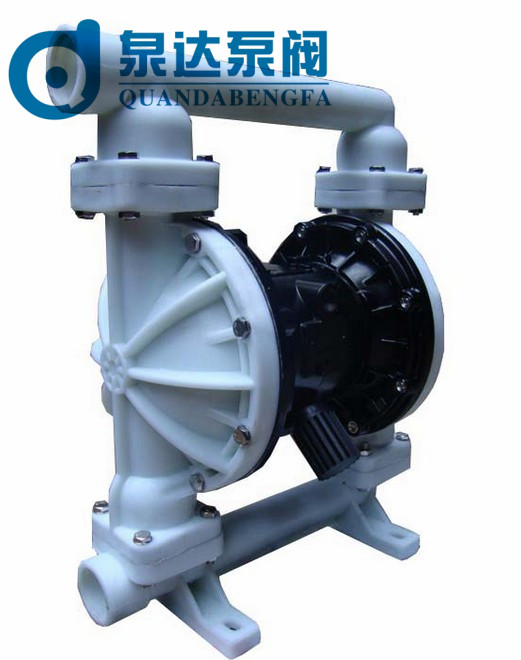

QBY工程塑料氣動隔膜泵概述 ：
氣動工程塑料隔膜泵是永嘉縣泉達泵閥制造有限公司生產的一種新型輸送機械，工程塑料隔膜泵主要用于輸送偏酸性的液體及用戶要求泵整機重量偏輕的工況，重量輕便于移動。氣動隔膜泵已被國內一千多家石油、化工、電子、陶紡織系統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取的了滿意的效果。 泉達生產的工程塑料氣動隔膜泵也稱聚丙烯氣動隔膜泵是目前國內最新穎的一種泵類。我們公司設計的該款泵是采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的 WLLDENPVMPS、美國的MARIOWPUMPS相近.本廠目前已形成系列化生產，共有八種規格直徑：￠10mm3/8"、￠15mm1/2"、￠25mm1"、￠40mm11/2"、￠50mm2"、￠65mm21/2"、￠80mm3"、￠100mm4"。四種材質、鋁合金、鑄鐵、不銹鋼、工程塑料隔膜泵。塑料隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。
QBY工程塑料氣動隔膜泵工作原理：

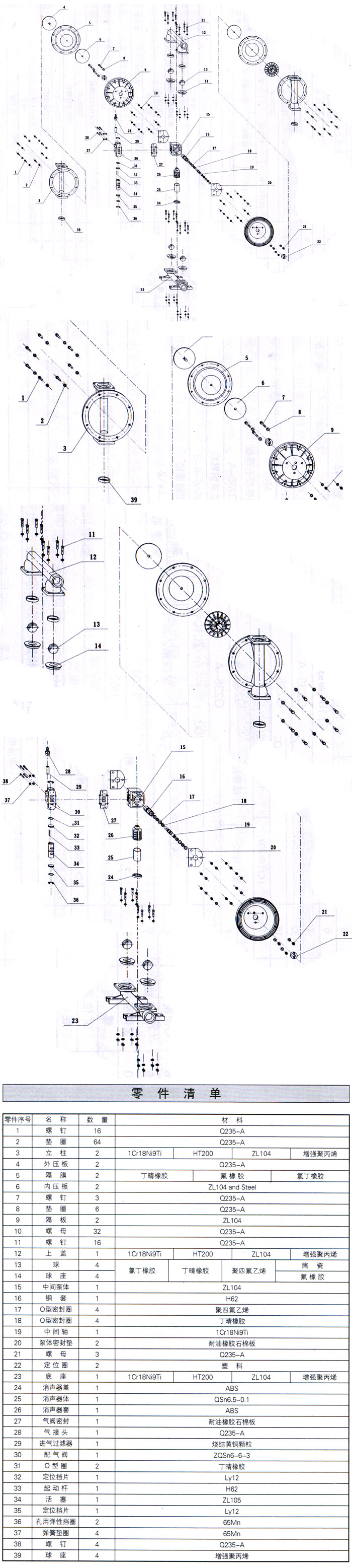

在泉達牌氣動泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥 3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
QBY工程塑料氣動隔膜泵主要特點
1、工程塑料隔膜泵不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/cm2;
2、工程塑料隔膜泵流動寬敞，通過性能好，允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微;
3、工程塑料隔膜泵揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7kgf/cm2之間）;
4、該氣動隔膜泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全;
5、工程塑料隔膜泵不必用電，在易燃、易爆場所使用安全可靠;
6、工程塑料隔膜泵可以浸沒在介質中工作;
7、工程塑料隔膜泵作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，不旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行;
8、工程塑料隔膜泵結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部
件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
9、工程塑料隔膜泵可輸送較粘的液體（粘度在1萬厘泊以下）;
10、工程塑料隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。
QBY工程塑料氣動隔膜泵主要用途
1、吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、吸各種乳劑和填料。
7、吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體最高可耐150℃。
16、作為各種固液體分離設備的前級送壓裝置。
QBY工程塑料氣動隔膜泵性能參數表
|
型號
Model 1
|
流量
Dischage
m3/h
|
揚程
Head
m
|
出口壓力
Exit
Pressure
kgf/cm2
|
吸程
Sucked
lift
m
|
最大允許顆粒直粒
Max grain D
|
最大供氣壓力
Max
Pressure
kgf/cm2
|
最大空氣
消耗量
Max air
consumption
m3/min
|
材 料 Materials
|
|
鋁
ZL104
|
不銹鋼
1Cr18Ni9Ti
|
鑄鐵
HT200
|
增強
聚丙烯
Enhanced
Polypropy lene
|
|
QBY-10
|
0～0.8
|
0～50
|
6
|
5
|
1
|
7
|
0.6
|
★
|
★
|
★
|
★
|
|
QBY-15
|
0～1
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
★
|
★
|
★
|
★
|
|
QBY-25
|
0～2.4
|
0～50
|
6
|
7
|
2.5
|
7
|
0.6
|
★
|
★
|
★
|
★
|
|
QBY-40
|
0～8
|
0～50
|
6
|
7
|
4.5
|
7
|
0.6
|
★
|
★
|
★
|
★
|
|
QBY-50
|
0～12
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
★
|
★
|
/
|
|
QBY-65
|
0～16
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
★
|
★
|
/
|
|
QBY-80
|
0～24
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
★
|
★
|
/
|
|
QBY-100
|
0～30
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
★
|
★
|
/
|
相關關鍵詞：塑料隔膜泵廠家,工程塑料隔膜泵,塑料氣動隔膜泵
QBY工程塑料氣動隔膜泵的訂貨請盡量提供：
1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質是否帶附件8.電壓（V）
感謝您訪問我們永嘉泉達的網站【www.zhenliqi.com】如有任何水泵疑問.您可以致電給我們,電話：0577-66999097、66999098，我們將會盡力為您服務。
